導孔鉆頭在礦井的運動
- 發布時間:2024-10-18
- 發布者: 小編
- 來源: 本站
- 閱讀量:157

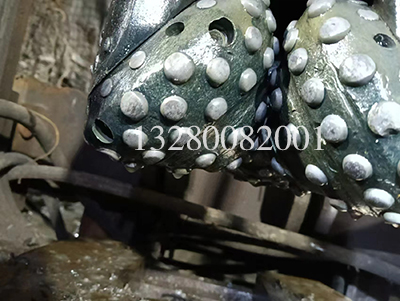

在煤礦鉆井中,牙輪鉆頭能適應各種地層的鉆井,是主要的破巖工具之一。牙輪鉆頭在礦井工作時的運動狀態和受力狀態是相當復雜的。國內外對牙輪鉆頭的工作原理,論研究或?qū)嶒?yàn)研究方面都作了大量的工作,這些研究成果為鉆頭的設計使用提供了依據。
三牙輪鉆頭在礦井的運動,決定牙輪與牙齒的運動,也就直接決定牙齒對地層巖石的破碎作用。因此,在了解鉆頭破碎巖石的工作原理之前,首先應了解鉆頭在礦井的運動。
1.鉆頭的公轉
鉆頭牙輪繞鉆頭軸線作順時針?lè)较蛐D(zhuǎn)的運動簡稱為鉆頭的公轉。鉆頭公轉的速度就是轉盤或井下動力鉆具的旋轉速度。鉆頭公轉時,牙輪繞鉆頭軸線旋轉,牙輪上各排牙齒繞鉆頭軸線旋轉的線速度不同,外排齒的線速度最大。
2.鉆頭的自轉
鉆頭旋轉時,沿著從牙輪底平面到牙輪尖部的方向看,牙輪繞自身的軸線作反時針?lè)较虻男D(zhuǎn)稱自轉。牙輪的轉動是巖石對牙齒的吃入破碎作用產生反作用的結果。牙輪自轉轉速的影響因素有公轉轉速、鉆頭結構、齒面結構、鉆井參數和巖石性質等。一般情況下,牙輪自轉的轉速比鉆頭公轉的轉速快。把牙輪自轉轉速與鉆頭公轉轉速之比稱為輪頭比,輪頭比的值一般在1-1.5之間。
3.鉆頭的縱振(軸向振動)
鉆頭工作時,對一個牙輪而言,牙齒與井底的接觸是單齒、雙齒交替進行的。單齒著地時,牙輪的輪心處于最高位置,雙齒著地時那么輪心下降。牙輪在轉動過程中,輪心位置不斷上下變換,使鉆頭沿軸向作上下往復運動,這就是鉆頭的軸向振動。縱振振幅就是輪心的垂直位移,它與牙齒的齒高、齒距等鉆頭結構參數及巖性有關。在軟地層,牙齒吃入深、振幅小,硬地層那么振動加劇。振動的頻率與牙輪齒數及牙輪轉速成正比。在旋轉鉆井中,鉆頭縱振頻率一般為100一500次/min。
止匕外,由于井底不平,鉆頭產生振幅較大的低頻振動。據國外資料介紹,低頻振動的振幅就是井底凹凸局部的高差,一般為10mm左右,頻率低于50次/min。低頻縱振對鉆頭是不利的因素,在硬地層中會造成跳鉆。牙輪鉆頭的縱振是上述兩種振動之和,它構成了牙齒的沖擊壓入作用,破碎巖石,提高破碎效率。
4.橫向振動
所謂橫向振動,就是沿著垂直于鉆頭軸線方向的振動。造成鉆頭橫向振動的因素很多,包括鉆頭與巖石互作用、鉆柱的彎曲變形,鉆柱的偏心旋轉,鉆柱質量分布不均勻、地層傾角以及井底巖石性質差異等等。鉆頭的橫向振動對鉆柱的橫向振動有直接的影響,也是造成鉆頭失效的重要原因。
5.扭轉振動
鉆頭的周期性運動導致扭矩成周期性變化,引起鉆頭周期性的扭轉振動。鉆頭的扭轉振動主要由鉆頭的粘滑運動造成的,即鉆頭旋轉速度變化很大,在某一瞬時鉆頭可能靜止不動,過一段時間后便以數倍于平均轉速的速度旋轉,這樣就會引起鉆頭的失效,也可能引起鉆柱的早期疲勞破壞。因此應盡量防止鉆頭出現這種現象。
6,牙輪的滑動
破碎不同類型巖石,對鉆頭要求不同的滑動量,可通過設計鉆頭時采用不同的結構及參數獲得。對于一個牙輪而言,不同位置的齒排的滑動方向是不同的。外排齒及靠近外排齒的齒排,一般是正向滑動(假設鉆頭旋轉,而牙輪不自轉時,牙齒在井底的滑動就是正向滑動):牙輪尖部的齒排及靠近牙輪尖部的齒排一般是負向滑動;而在外排齒與尖部齒排之間的某個中間齒排或虛擬齒排做純滾動o一般情況下,軟地層鉆頭應具有較大的滑動量,硬地層鉆頭應盡量減少或不產生滑動,防止牙齒早期損壞。但是,由于鉆頭工作時,牙輪與牙掌軸頸的相對運動總是存在摩擦阻力等原因,即使設計的是純滾動鉆頭,實際鉆進中仍然存在著滑動。對純滾動鉆頭作室內模擬試驗,發現約有20%的滑動量。上述幾種運動是牙輪鉆頭在井下工作時同時發生的復合運動。實際鉆進時,還有整個鉆頭的向下運動,其向下運動的速度就是鉆頭鉆進的機械鉆速。
